PC Headset-Adapter für SOCOM und andere Games - UPDATE2

-----------------------------------------------------------------------------

So... Hier mal das Update des Tutorials"

KLICK MICH (Interner BoardLink zum 11.Post dieses Threads)


-----------------------------------------------------------------------------





Was??? kamatschka lässt sich hier mal blicken???

Soo.. da ich ja sehr Kullant bin stelle ich mein allgemein nachgefragtes TUT hier zur Verfügung!!
So.. da ich ScenePSP nicht (mehr) unterstütze und ihr mal einbissel Hilfe braucht hab ich das jetzt hier gepostet!!!!

So..Nach etlichen nachfragen zu meinem Adapter womit ich mein normales PC-Headset an die PSP anschließen kann damit ich z.B. in Socom Online mitreden oder bei Talkman Vokablen lernen kann hab ich hier jetzt mein Tutorial hierzu mal ins Board gestellt....

Vorallem für ISO ZOcker unter eucht ist das eine Lösung um in Socom den anderen ma ein bisschen zusammenzuschreien!!

Vorallem mit einem anständigen PC-Headset (mit anständigem Bass) ist Socom echt ein Erlebnis mehr!!
Vorallem die Ortung von Schüssen oder Explosionen fällt einem viel leichter mit einem Headset....



(Das TUTORIAL darf NICHT ohne meine Erlaubnis weitergegeben werden!!!
Jeglicher Kontent dieses Tutorials (Bilder + Text) darf nicht kopiert oder übernommen werden!!! Fragt erstmal bei mir nach!!!)

MEIN GEISTIGES EIGENTUM




So.. genug gelabert.... jetzt mal zum TUTORIAL ......


Ich werde versuchen das so ausführlich wie möglich zu machen


__________________________________________________ __________________

Also zuerst wären hier die nötigen Materalien zu nennen!!!

Zuerstmal der Lötkolben und das Lötzinn !!!!







Mässgerät (um den Stromdurchfluss zu messen!!!! ) (braucht ihr abernicht wenn ihr das gleiche Kabel wie ich kauft!!)
Entweder ein Durchflussmessgerät oder ein Multimeter mit einem Strom- DurchflussMesser!




Seitenschneider




Und wenns noch ein bissel professioneller aussehen soll ---> Schrumpfschlauch!!!
Mein schrumpfschlauch war zu eng.. deswegen konnte ichs nict benutzen .. Sonst hätte es geiler ausgesehen!!






Wenn kein Schrumpfschlauch vorhanden ist... dann reicht auch einfach (schwarzes) ISO-Tape !!!







KABELGEDÖNS WELCHES FÜR DEN ADAPTER NÖTIG IST!!

4-Poliger klinkenstecker



Ich habe hier in Hamburg kein einzelnen 4-Poligen klinkensteckr gefunden!!
Deshalb musste ich ein Video-Audio Kabel kaufen welches an der einen Seite halt diesen 4-Poligen klinkenstecker hat!!
Und auf der anderen Seite waren 3 Chinchanschlüsse!
Dieses Kabel findet ihr im ElektronikFachMarkt bei den VideoKabeln !!

So sieht das Kabel aus



hat mich ca. 10 € gekostet!!


Das habe ich dann einfach mit dem Seitenschneider in 2 Hälften geschnitten!!!!

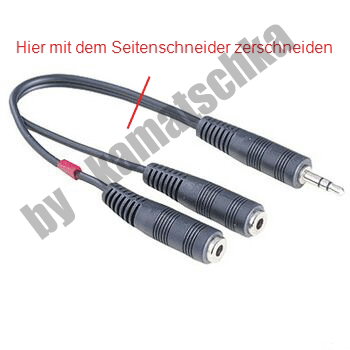

3,5mm Audio Stecker zu 2x 3,5 mm AudioBuchse
Das ist ein Kabel womit man z.B. an einem Mp3 Player dann 2 Kopfhörer anschließen kann!







So.. jetzt schneidet ihr erstmal das Video-Audio Kabel durch und den einen 3,5 mm Audio Adapter an der Markierten stelle!!!

Ihr isoliert jetzt mit dem Seitenschneider die einzelnen Kabel ab!!!

So sollte das dann aussehen wenn es dann fertig zugeschnitten und abisoliert ist!!



KLICKE UM ZU vergrößern!!!




Und hier liegt neben dem Video-Audio Kabel der zugeschnittene und abisolierte Audio Adapter!!!






Hier nochmal die KLINKENBUCHSE erklärt!!!!!



(Also.. am bestetn messt ihr eure Kabel mit dem Multimeter aus... da es sein kann das bei euch die Farben anders sind!!)





JETZT KOMMT DAS LÖTEN!!!!!

Und so solltet ihr das erstmal für eure Headset Lautsprecher zusammenlöten!!!!






Wenn ihr das habt müsst ihr nur noch die andere Klinkenbuchse für das Micro so ranlöten!!!







So.. jetzt nur noch die einzelnen "freien" Stellen ISOLIEREN!!! SEHR WICHTIG!!!!
ALso mit TAPE wenn ihr kein Schrumpfschlauch parat habt!!!
Jetzt müsst ihr den fertig gebastelten adapter nur noch in die pSP Fernbedienung stecken und euer Headset dementsprechend in die richtigen KlinkenBuchsen stecken!!.... Und dann in SOCOM Lossabbeln!

Markiert noch am besten , falls die beiden Buchsen für das Mic und die Lautsprecher die gleiche farbe haben, einfach mit nem weißen Edding, rotem Tape oder sonstwie damit ihr immer wisst in welche ihr das Micro reinstecken müsst und in welche eure Headset LautsprecherKlinke!!




So sollte es dann ungefähr aussehen...

Die rote Markierung ist dafür da damit ich leichter erkennen kann in welce Buchse ich jetzt den Stecker vom Microfon reinstecken muss!!



So.. eure Meinungen und Fragen dann per PN an mich!!





VIel Spaß... und man hört/schreibt sich !!!



PS.. mein TUT zum GPS für die PSP kommt noch... keine Angst!!!

Einfach auf das "nicht vorhandene" Bild klicken, wird dann in Gross geöffnet.

Greetz Nighty

Naja ich hab mir sowas auch angeguckt und gesehen das das PC headset von den 2 2poligen 3,5mm Klinkenstecker in einem Kabel zusammenführen und es ist ja oft der Fall das das alte Headset von Socom nicht mehr funktioniert. Könnte man nicht einfach den 4Poligen Klinkenstecker von dem PSP Headset nehmen und dann bei zusammengeführten Kabel des PC Headset auch nen Schnitt setzen und diese beiden dann wieder verbinden?

wieso ,macht ihr des so kompliziert?
einfach die psp musik remote und so nen audio verteiler rein und fertig....

sowas kann sich ja jeder selbst reinbasteln?!

Geht das wirklich das wäre ja super ?

Oh man -.-


KLARSTELLUNG!!!!!!
Dieses Tutorial ist 100% von Kamatschka!!!
NICHTS wurde geklaut oder so!!!
Alles wurde von ihm so erstellt!!!

Dann ist bei einigen noch nichtmals klar WAS DAS ÜBERHAUPT FÜR NEN ADAPTER IST!!!!!!
Das ist ein Adapter , welcher euch ermöglicht , ein NORMALES HEADSET (wie gewont vom PC) an die PSP anzuschließen und mit dem man dann zB bei Socom oder Furikup (VOIP Telefonat) reden kann! Das kann man mit einem 1ner Klinke auf 2er Klinke NICHT!
Da bei dem Adapter kein Mic eingang besteht sondern nur ne Stereo Ausgabe!!!
Also deswegen wird hierbei auch geschnitten und gelötet die Herren!!!



Und Strike Kamatschka ist schon LANGE in der Szene und für dieses Tutorial & seinem GPS tutorial Sehr bekannt!
Viele Tutorials sehen ähnlich aus Weil auch fast alle dasselbe BAUPRINZIP haben =D

Nja Have Fun
Hab mir übrigens auch nach Kamatschkas anleitung nen Adapter gebastelt und man kann nun per Furikup mich auf meiner PSP erreichen und mit mir Telefonieren xD

achso und nochwas strike
schau mal auf den meisten bildern im hintergund..da steht sowas wie by kamatschka

hier auch der original source bzw veröffentlichungs thread (erstes thema dazu)
CHOIX is ON now, we gonna ROCK Socom Ftb 2

Braucht mann orginale Sony kopf höre die mit dem knöfen play,pause,vor und so dafür ??

Der 4Poliger Klinkenstecker wurde in 2 2Polige Klinkenstecker getrennt, dass heisst sonst ändert sich nichts und man braucht mit dem normalen Headset von Zipper auch eine Fernbedienung und das heisst ja du brauchst eine und zwar bei der Slim&Lite PSP soweit ich weiß eine andere als für die normale.

ich hatte ein anderes tut mit den selben bildern naja dann sorry dann hat der andere geklaut von dir geklaut.

Ozii - das mit den bildern kann man auch leicht selber machen

(ach nö ich bin so kurtz hier lol)

Moinsen.... So... ich hab schon vor längerer Zeit n ausführlicheres Tutorial für den Headsetadapter auf englisch geschrieben...

Ich stelle dies mal hier zum Download bereit.

Ist eine PDF Datei die am besten mit dem Acrobat-Reader "gelesen" werden sollte da bei einigen grafiken transparenz verwendet wird und dies am besten vom AcrobatReader interpretiert werden kann... sonst sieht das unschön aus....


Achja.. und das TUT ist wirklich original von mir.... hab das schon vor ca. 2 jahren oder so... schon gepostet... also auch noch zu scenepsp Zeiten...
Also was ich genau weiß ist dass bei psp-freak.de oder so jemand n tutorial reingestellt hat und es als sein werk abstempelt... Ja... solche leude gibts halt immer....

Achja.. und ich werde keine Adapter mehr basteln da mir das so langsam aufn sack geht! ... Immer das gleiche!!!


Joa... dann hier mal der DownloadLink zum ausführlicheren Tutorial bzgl. meines PC-PSP Headsetadapters auf Englisch....

KLICK MICH (RAPIDSHARE)

hallo,
kann man eigentlich aus einem Xbox360 Headset ein Headset für die Slim machen ?

wenn sie 2 klinkenstecker hat

sorry aber ich finde die arbeit lohnt sich nich
besser eine zu kaufen.
weil manche die keine Lötstation usw. haben
können es nich machen...
kanns ja au nedd wegen löten
naja trotzdem gutes TUT für die wo löten können ..
MFG KMH

lötkolben kriegst für unter 5 euro

wegen diesem gefälschten headset geb ich keine 5€ aus
hol mir dann gleich einen orginalen socom kopfhörer set ..
MFG KMH

LOL!
Am besten ist es wenn man einfach Fly einen Abkauft!
Aber der ist ja leider nicht akktiv

wo er recht hat, hat er recht^^

hä.. bin da

du warst in letzter Zeit nicht mehr so oft on...Meinten auf jedenfall viele. Da ich noch nicht so lange dabei bin kann ich das nicht beurteilen. Sry
